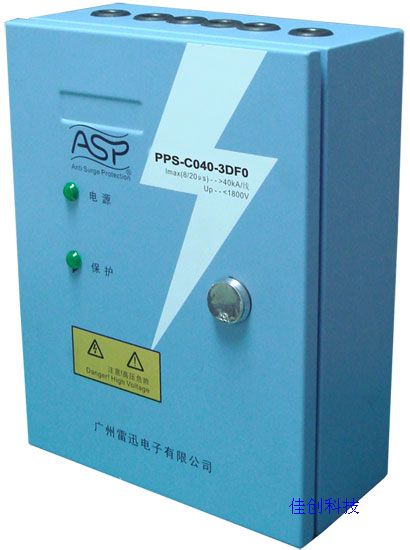

电源防雷箱抄板二次开发成功案例
执行标准:IEC61643-1、GB50343
型号:LDY-/Y3C、Y5C 标称放电电流In8/20:20KA 最大放电电流In8/20:40KA 使用范围 该系列防雷箱适用于建筑物内低压主或分配电箱中的等电位连接,对电源系统的雷击或操作引起的过电压进行综合保护。 (依据IEC61643-1和GB50343标准选用) 主要特点 ☆ 易于连接,标准的连接组件 ☆ 内置温控断路技术,安全性能高 ☆ 绿灯亮表示防雷工作正常,绿灯熄灭表示故障,清晰易辩 ☆ 具有雷电计数功能,能够存储和准确显示雷击次数 ☆ 雷击计数显示具有常亮和不常亮两种显示状态 ☆ 全密闭金属外壳结构,屏蔽效果好,免维护 |
型号 |
LDY-20C |
LDY-40B | ||
后缀 |
/Y3C |
/Y5C |
/Y3C |
/Y5C |
额定工作电压Un V |
220V |
380V |
220V |
380V |
最大持续工作电压Uc V |
385 |
385 | ||
保护水平Up KV |
<1.8 |
<2.0 | ||
标称放电电流In(8/20μs) KA |
20 |
40 | ||
最大放电电流Imax(8/20μs) KA |
40 |
80 | ||
后备保护断路器 |
40A/2P |
40A/4P |
63A/2P |
63A/4P |
防雷结构原理 |
2P |
3P+N |
2P |
3P+N |
响应时间ns |
<25 | |||
漏电流75%Uc 1mA |
≤20μA | |||
外壳材料 |
铝合金 | |||
建议接地导线截面积 |
≥10㎜²及以上多股软导线 | |||
计数器启动电流 |
≥400A | |||
计数器计数范围 |
0-99 |
