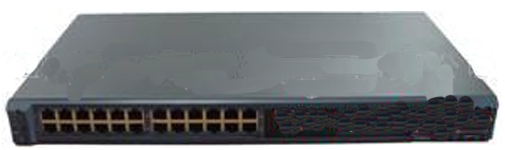

　　网管型4电口光纤交换机


　　1.产品简介
　　网管型4电口光纤交换机自推出以来，性能稳定、功能强大、可用于电信级运营服务的IP城域宽带光纤网络解决方案。它可以简单地实现一台主板服务器、中继器、集线器、交换机、终端机与一台终端机之间的互联。该产品采用设计独到的交换核心，高速无阻塞的核心构架和超宽的交换带宽保证数据的高速可靠转发和传输，同时又可以完全透传IEEE802.1Q VLAN TAG、IEEE802.1p 、Qos及IEEE802.1D Spanning Tree等协议。设备电接口采用标准RJ45以太网接口，支持10100Mbps、全半双工自适应；光口采用高性能收发一体光模块，可选标准的SC、FC或ST接口，使系统组网更加灵活实用，大大降低用户端的成本。
　　网管型4电口光纤交换机也是佳创仿制克隆的成功案例之一。佳创专业从事反向技术研究，拥有近二十年的仿制经验，服务客户分布在全国各个城市和地区，迄今已破解了数千项电子设备技术密码，并成功实现了二次开发。
　　2.产品性能参数
　　2.1.硬件功能
　　可提供四个以太网电接口和一个以太网光接口或五个以太网电接口
　　支持10Base-T、100Base-Tx、100Base-Fx等协议
　　满足IEEE802.3以太网及IEEE802.3u快速以太网标准
　　支持基于IEEE802.3x的全双工Pause帧流控模式和半双工背压流控模式
　　支持IEEE802.1D以太网生成树协议
　　内置高速地址查找表，可存储1K MAC地址
　　采用高性能的自适应交换芯片，实现真正的无阻塞传输交换性能，保证数据传输有更高的安全性与稳定性，最大可转发1916 Bytes的数据包
　　光接口多模传输距离最长可达5公里，单模传输距离最长可达120公里
　　电接口支持双绞线交*直连自动识别，方便客户使用
　　支持网络管理功能，提供RS232（DB9）管理接口和以太网（RJ45）管理接口
　　功耗小，发热量低，环境适应能力强，内置专业通信电源，可选择220V交流供电或-48V直流供电（订货时需指定型号），保证设备安全稳定运行
　　光接口双纤单纤可选，对于单纤产品需要配对使用
　　2.2.软件管理功能（仅适用于网管机型）
　　支持Console、WEB和SNMP等3种网管方式
　　可查看并配置完备的系统信息，包括设备名称、地域信息、IP地址相关信息、持续运行时间及软硬件版本号等
　　可查看各端口运行状态，对于电接口可以设置自适应强制工作模式、10100Mbps连接速率及全半双工工作模式
　　具备端口限速功能，可以以32Kbps为步长在0Mbps至100Mbps带宽之间任意设置，并支持上下行独立设置
　　可进行基于端口和基于IEEE802.1Q的VLAN设置
　　可进行基于端口和基于IEEE802.1p的优先级设置
　　具备端口镜像功能，通过设置可以监控端口的接收和发送数据
　　可查询详细的电源信息，包括交流直流电源种类，功率，当前运行情况
　　支持SNMP网管协议，可以设置Trap Destination 和Community Name以及相应的权限
　　具备功能强大的历史告警信息和日志信息查询和管理功能，以SNMP Trap的方式实时接收和显示告警信息，提供专用监控窗口，并可弹出告警信息以醒目提示
　　提供MIB库文件，方便整合到第三方的SNMP网管软件
　　具备流量统计功能，可实时显示各端口的通信状态
　　具备设备重启功能，可通过网管软件设置CPU重启或端口重启
　　用户管理采用分级（共三级，包括普通用户、高级用户和管理员）管理模式，并具有身份验证功能
　　可选择复位到出厂设置状态
　　支持远端在线升级功能
　　采用集中式管理方式，结合树形目录，可在一个软件界面内同时管理多台设备；同时引入组管理方式，在管理中充分增强层次性，即使同时管理很多设备，也可以方便地对任意一台设备进行操作
　　3.接口参数
　　3.1.光纤接口参数（仅适用于F6-2014, F6-2114系列）
　　采用标准1×9pin收发一体光模块；
　　支持多模850nm、多模1310nm、单模1310nm、1550nm多种波长；
　　多模最大传输距离可达5km,单模最大传输距离可达120km;
　　支持芯径为8.3μm、8.7μm、9μm或10μm的单模光纤和50、62.5或100μm的多模光纤；
　　物理接口SCSTFC可选。
　　3.2.以太网接口
　　支持协议标准：IEEE 802.3、IEEE802.3u和IEEE802.3x等标准；
　　工作速率：10100Mbps自适应或10Mbps、100Mbps强制状态；
　　双工模式：全半双工自适应或全双工、半双工强制状态；
　　连接器：RJ45 插座；
　　端口支持交*直连自适应。
　　4.其它参数
　　4.1.外形尺寸
　　252mm（宽）×36mm（高）×135mm（深）
　　4.2.电源
　　交流：198 ~ 242VAC,5060Hz
　　直流：-48VDC
　　功耗： 5W
　　4.3.使用环境
　　1）工作环境：
　　温    度：0℃~50℃；
　　相对湿度：30%~90%（25℃）；
　　大气压：86kPa~106 kPa.
　　2）运输和储存环境：
　　温    度：-20℃~60℃；
　　相对湿度：20%~90%（25℃）；
　　大气压：86kPa~106 kPa.
　　佳创专业提供PCB抄板设计、样机制作与调试、芯片解密、抄板OEM批量代工等服务，如果您想以最小的代价获得最精湛的技术服务和先进设备，请与佳创商务中心联系！
