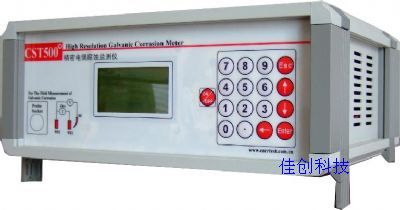

CST500电偶腐蚀/电化学噪声测试仪全部由高品质CMOS和BiFET?集成电路组成，用于实时监测电偶腐蚀或者电化学噪声信号，仪器可以通过基于Windows的ENMonitor软件进行设置（由串口控制），也可以直接通过面板触摸键盘操作。通过 ENMonitor软件用户可计算电偶
电流密度，电偶腐蚀速率、噪声电阻Rn，以及点蚀指数等。 ENMonitor软件还具有较强的绘图功能，支持图形矢量方式， 电化学噪声测试仪
可以直接拷贝到Word文档中，便于文档建立和资料保存。
CST500采用工业级单片机控制芯片，并采用斩波稳零放大器Max7650作为前置放大电路，其温漂小于1mV/℃，时漂小于10mV/Month。采用基于零阻电流测量原理来监测电化学噪声和电偶腐蚀电流。内置有双通道24bit高精度AD转换器，最高采样速率为1000Hz，电流测量具有自动量程功能，内置低通滤波器，可以有效消除高频噪声进入测量单元；通讯部分采用RS232/485电路，电路采用全光隔设计，避免地回路对测量结果的影响，保障仪器在工业环境中的正常使用，仪器的测量原理图见图2 。
应用领域
1）适用于实验室和现场的电偶腐蚀、电化学噪声及局部腐蚀监测；
2）微电流放大器；
3）远程数据采集器。
仪器配置
1）CST500测量主机 1台
2）ENMonitor数据采集与分析软件1套
3）测量电缆线1条，串口线1条，电源线1条
4）甘汞饱和电极1支
5）*选配CST610无线数据收发器，实现远程监控。
ENMonitor简介
ENMonitor是一套应用于现场的远程电偶腐蚀测试软件（图3），可用于检测电偶腐蚀以及电化学噪声信号，并通过数据分析来计算出电偶腐蚀速率。ENMonitor能同时打开多个数据文件进行编辑和打印，能以图形方式实时显示测试数据。数据、图形可以方便地打印和存储。
技术参数：
数据分辨率：AD 24bit 最高数据采集速率：1000Hz
输入阻抗：1×1012W||20pF 最大测量电位范围：±5V
电流测量范围：±20mA（可扩展至200mA） 电流量程：20mA～20nA, 共6档
电位分辨率：1mV 最小电流分辨率：1pA
通讯协议：RS485/232，波特率：115200bps 最远通讯距离：1000m（485模式）
电源：交流220V/50Hz 功耗：<10w
仪器体积：36cm (宽)×30cm (深)×14cm (高) 仪器重量：3Kg
工作环境条件：温度 -10℃～50℃，相对湿度75%以下，空气中无强烈腐蚀性气体。
主要特点：
1）极高的测量分辨率（24bit@100Hz)；
2）自动切换电流量程；
3）内置watchdog，确保仪器在现场恶劣环境下可靠工作；
4）具有485通讯接口，适用于组建小型监测网络。
