全数字精密宽频LCR电桥抄板案例
佳创已经可以在该系列产品领域中为客户提供全方位的服务，我们不仅可以提供此系列产品的抄板克隆pcb抄板，还可以提供诸多设计参考、系统级解决方案与样机调试、批量生产等垂直化服务，最大程度满 足客户的需求 记住我们的网址是/
|
产品介绍： |

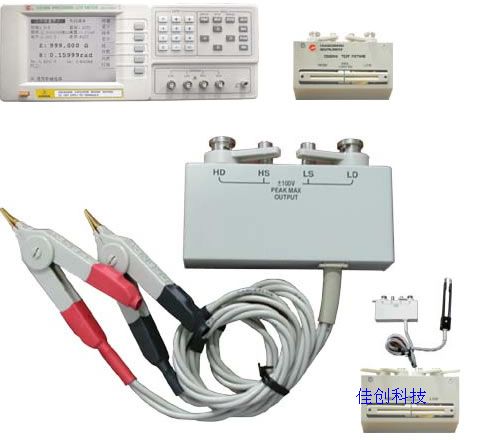

该元件参数分析仪是具有自主知识产权及技术核心,多项创新技术已申报国家发明专利，完全正向设计,采用最先进的大规模集成器件、软件无线电和微弱信号处理技术，采用了ARM9 + DSP + FPGA + DDS等最先进数字技术，,实现了在20Hz~2MHz(系列化产品20Hz-200kHz、300kHz、500kHz、1MHz、2MHz)连续任意范围内对被测元件十余种参数进行测量分析功能，其频率分辨率高达1mHz，测量精度优于0.1%-0.05%。本仪器无论技术先进性还是技术性能指标均达到国际同等仪器的最高水平，具有同类型仪器最高的性价比，可替代国际同类型仪器产品。 |
| 产品特点： | 测量参数：│Z│ 、Y、C、L、X、B、R、G、D、Q、θ 测量范围：R、│Z│ ：0.01Ω-100MΩ C：0.1pF-10F L：0.1nH-1000H 测试频率：20Hz-2MHz (连续) CS-7620 20Hz-1MHz (连续) CS-7610 20Hz-500kHz(连续) CS-7605 20Hz-300kHz(连续) CS-7603 20Hz-200kHz(连续) CS-7602 频率分辨率：1mHz, 频率失真度：0.01% 测试电平：5mV-2Vrms 输出阻抗：30Ω、100Ω 基本测量精度：0.1%-0.05% 校准：开路/短路/负载 频响分析：任意频率范围的元件频率响应分析 外观尺寸:285mm×95mm×410mm 系列产品：CS-7601、CS-7602、CS-7603、CS-7605、CS-7610、CS-7620 外形尺寸:355mm×140mm×450mm 重量（约）：5KG |
|
名 称 |
规 格 |
包装 |
备 注 |
售价(元) |
|
CS-7620全数字精密宽频LCR电桥 |
测试频率:20Hz-2MHz(连续) 测量参数：│Z│ 、Y、C、L、X、B、R、G、D、Q、θ 测量范围：R、│Z│ ：0.01Ω-100MΩ C：0.1pF-10F L：0.1nH-1000H 频率分辨率：1mHz |
1 |
频率失真度：0.01% 测试电平：5mV-2Vrms 输出阻抗：30Ω、100Ω 基本测量精度：0.05% 校准：开路/短路/负载 频响分析：任意频率范围的元件频率响应分析 |
52000.00 |
|
CS-7620全数字精密宽频LCR电桥 |
测试频率:20Hz-2MHz(连续) |
1 |
基本测量精度: 0.1% |
42000.00 |
|
CS-7610全数字精密宽频LCR电桥 |
测试频率:20Hz-1MHz(连续) 基本测量精度: 0.05% |
1 |
其余指标同CS-7620 |
39800.00 |
|
CS-7610全数字精密宽频LCR电桥 |
•测试频率:20Hz-1MHz(连续) •基本测量精度: 0.1% |
1 |
其余指标同CS-7620 |
32000.00 |
|
CS-7605全数字精密宽频LCR电桥 |
•测试频率:20Hz-500kHz(连续) •基本测量精度: 0.05% |
1 |
其余指标同CS-7620 |
29800.00 |
|
CS-7605全数字精密宽频LCR电桥 |
•测试频率:20Hz-500kHz(连续) •基本测量精度: 0.1% |
1 |
•其余指标同CS-7620 |
26800.00 |
|
CS-7603全数字精密宽频LCR电桥 |
•测试频率:20Hz-300kHz(连续) •基本测量精度: 0.05% |
1 |
•其余指标同CS-7620 |
26800.00 |
|
CS-7603全数字精密宽频LCR电桥 |
•测试频率:20Hz-300kHz(连续) |
1 |
•基本测量精度: 0.1% •其余指标同CS-7620 |
23800.00 |
|
CS-7602全数字精密宽频LCR电桥 |
•测试频率:20Hz-200kHz(连续) •基本测量精度: 0.05% |
1 |
•其余指标同CS-7620 |
13500.00 |
|
CS-7602全数字精密宽频LCR电桥 |
•测试频率:20Hz-200kHz(连续) •基本测量精度: 0.1% |
1 |
•其余指标同CS-7620 |
12000.00 |
