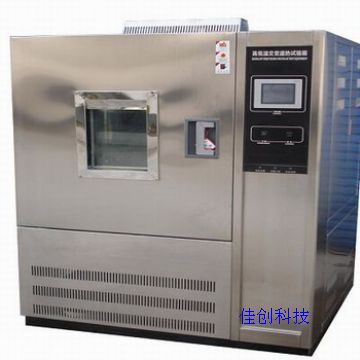

仪器简介：
本试验机为模拟湿热的环境试验机，广泛适用于电工，电子产品，航空，汽车，家电，涂料，化工，科研等领域。用于测试和确定电工，电子及其它产品及材料在不同温度，湿度条件下，其耐潮湿，耐干燥的能力及高温，低温环境下的存储，运输和使用的适应性试验。
技术参数：
测试区尺寸 40 x50 x40,50 x60 x50,50 x60 x50,50 x75 x60,60 x85 x80,100 x100 x100 (W x H x D CM ) (可按客户要求定做更大尺寸)
二 . 测试范围:(依目录之温湿度比对图形为主)
1.温度:-７０℃ ～150℃, -4０℃ ～150℃ , - 2０℃ ～150℃（内选）
2.湿度: 20% ～ 98% RH
主要特点：
测试范围:(依目录之温湿度比对图形为主)
1.温度:-７０℃ ～150℃, -4０℃ ～150℃ , - 2０℃ ～150℃（内选）
2.湿度: 20% ～ 98% RH
. 升降温速率:
1.常温-> 150℃ 约 40 分钟,升温速度大于每分钟一度
2.常温-> -50 ℃ 约 50 分钟,降温速度大于每分钟一度
. 机器精度:
1.解析精度:
温 度: ±0.2℃
湿 度: ±2.5%
2.控制精度:
温 度:(+/-) 0.5
湿 度:(+/-) 3%RH
3,显示分辨率:
温 度: 0.1℃
湿 度: 0.1%RH
时 间: 0.1min
3,分布均匀度
温度 : ≤±1℃。
湿度: ≤ ±2.5%RH（湿度 ＞ 75%RH） ≤±4.5%RH （湿度 ≤75%RH）。
. 机械板金结构 :
1.内箱材质:SUS#304 耐高低温不锈钢板.
2.外箱材质:SUS#304 高张力,经薄膜游离层表面处理之不锈钢.
3.保温材质:高强度 PU 发泡与高密度之玻离纤维棉.
4.防汗机件: 以系统Ｋ型管之热能作防汗处理
5.风路机件:
a.采用风扇马达 + 铜质加长轴心 + 耐高低温之 铝合金多翼式结构循环风扇,以达强制对流垂直扩散循环.
b.风口可调式侧吹出风口及回加装护网回风口.
6.测试门与机体采双层耐高低温之高张性 Silicon Packing ,
以确保测试区之密闭.
7.机器底部特殊手握槽,方便搬运.
8.测试窗口采用多层防爆玻璃,内侧胶合片式加热除雾器.
照明设备使用新式 PL 型日光灯.
9.测试区内使用不锈钢可调式活动盘架二只.
10.测试孔(机器左侧,50 mm)可外接测试电源线或信号线使用.
(孔径或孔数须增加属 OPTION 配备)
11.排水系统使用回涡型及 U 型积沈装置排水．
. 加热系统:
1.采用 U 型鳍片式高速加温电热器.
2.完全独立系统,不影响冷冻及控制线路.
3.温度控制输出功率均经由微电脑演算,以达高精度与高效率之用电效益.
加湿及除湿系统:
1.采用电子并位方式微动加湿系统
2.加湿筒采整座不锈钢制成,并附有水位观测窗口
3.采蒸发器盘管露点温度(ADP)层流接触除湿方式
4.附过热、溢流双重保护装置
5.加湿、除湿系统完全独立
6.水位控制采机械浮球水阀,杜绝电子式误动作.
7.供湿水采连续进水,不回收系统.供水源及排水由使用单位负责,
冷冻系统:
1.欧洲原装进口高效率省型冷冻压缩机. （ 法国泰康）
2.全系统使用 R404 环保冷媒. (美国杜邦)
3.全系统管路均作通氮加压 24H 检漏测试
4.加温、降温系统完全独立
5.内螺旋式 K-TYPE 冷媒铜管
6.波浪状鳍片型强迫送风冷凝器
7.斜率式 FIN -TUBE 蒸发器
8.原装进口电磁阀;干燥过滤器;膨胀阀等冷冻组件
9.所有冷冻系统动作程序,完全由微电脑控制器控制,可达最高效率及省电的优点.
电路控制系统:
1.可程序型微电脑控制器.(日本OYO)
2.触摸式 KEY BOARD ,可任意设定条件.
3.具有断电记忆装置.
4.具有自我校正温湿度基准点之功能.
5.温度传感器采用 DIN PT-100Ω (白金感应).
6.温,湿度控制均采用 P.I.D. + S.S.R. 系统同步协调控制,可提高控制组件与接口使用之稳定性及寿命.
7.触摸式设定、数字直接显示、相对湿度RH%直读,所有条件完全由微电脑自动锁定.
8.具有 P.I.D. 自动演算之功能,可减少人为设定时所带来之不便.
9.在设定或运转中,如发生错误时,会提供警示讯号.
10.停电记忆装置五年
11.免费提供电脑RS.232数据接口,全程电脑监控.
安全保护系统:
1.附有无熔丝保护开关
2.超温、断水时,机器警示灯指示,自动关机,故障未排除时,无法开机.
3.冷冻压缩机附超温与过负载保护装置.
4.风扇马达加装过电流保护器.
. 电 源: 单相 AC380V或220V.
机器全系统保固壹年.
. 随机资料 : (1)操作说明书,电路图.
(2)保固书.
(3)人员免费操作训练.
服务承诺：本机免费保修一年，整机终身维护，如机器故障，接到通知后24小时内到现场处理
P.S.:(1)操作环境需在室温30度以下而且通风良
