EPRO RS485转换模块pcb抄板
佳创已经可以在该系列产品领域中为客户提供全方位的服务，我们不仅可以提供此系列产品的抄板克隆pcb抄板，还可以提供诸多设计参考、系统级解决方案与样机调试、批量生产等垂直化服务，最大程度满 足客户的需求 记住我们的网址是/
特点：
RS485输入
数据输出方式：
- MODBUS RTU/ASCII
- 以太网TCP/IP
两种总线输出方式并行，相互间不影响。
MODBUS总线的输出方式RTU/ASCII可任选。
可传输特征值，模块波形数据，以及模块状态和报警状态等物理量。

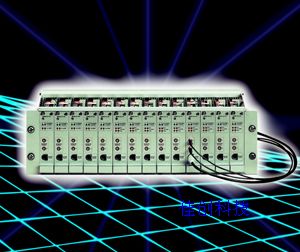

19”框架用标准卡件。
模块可通过TCP/IP接口对各板件进行组态。
键相信号调整功能。
冗余电源输入。
应用：
通讯接口模块MMS6823的功能是通过RS485总线不断地访问连接在总线上的MMS6000模块，同时将接收到的特征值数据和报警及模块状态数据转换成标准MODBUS协议，MODBUS输出可以选择MODBUS RTU或MODBUS ASCII协议方式。并将接收到的特征值数据和报警及模块状态数据转换成标准TCP/IP协议，可通过以太网RJ45 接口输出。这些数据可以被与之相连的振动分析系统或DCS、DEH等系统访问并调用显示。
通过MMS6823可对连接的MMS6000模块进行组态设置。RS485总线和MODBUS 输出是通过模块后面的48芯插座连接的，TCP/IP网络接口为标准RJ45 接口，位于模块的后面板上，使用标准网络电缆连接。MMS6823的IP地址可以根据需要灵活设置。
数据输入：
通过模块后面的48芯插座连接MMS6000系统的RS485总线，获取MMS6000模块的相关数据，传输速率可选38400bps或者57600bps。
传输数据：
? 特征值
? 模块状态数据
? 模块报警状态
? 模块实时波形数据
数据输出：
MODBUS：
通过设置，可以选用MODBUS RTU或者MODBUS ASCII协议，通过模块后面的48芯插座连接，传输速率可选。
以太网TCP/IP：
TCP/IP网络接口为标准RJ45 接口，位于模块的后面板上，使用标准网络电缆连接。传输速率为10 – 100Mbps自适应。
供电电压：
18…24…31.2V DC冗余供电，符合IEC 654-2标准，等级DC4。
工作环境：
温度范围：
0 ~ 60℃，符合DIN 40040标准，等级KTF。
存储和运输环境要求：-40 ~ 85℃。
允许相对湿度：0 ~ 90%，无凝结。
允许振动：参照IEC68-2标准，第6部分。
允许撞击：
参照IEC68-2标准，第29部分。
加速度峰值：98m/s2；
额定撞击持续时间：16ms。
需要pcb抄板的朋友你可以通过下面的联系方式联系我们深圳市世纪芯集成电路有限公司商务中心
地址：深圳市福田区国际科技大厦2603单元
邮编：518033
24小时服务热线：086-0755-83035861
投诉服务热线：086-0755-83035701
E-mail：corepcb@126.com
