手持式粗糙度仪抄板成功案例
佳创已经可以在该系列产品领域中为客户提供全方位的服务，我们不仅可以提供此系列产品的抄板克隆pcb抄板，还可以提供诸多设计参考、系统级解决方案与样机调试、批量生产等垂直化服务，最大程度满 足客户的需求 记住我们的网址是/

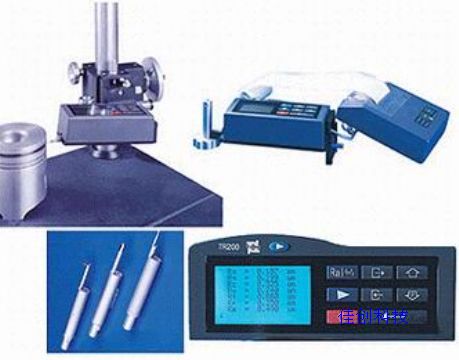

该仪器适用于生产现场，可测量多种机加工零件的表面粗糙度，根据选定的测量条件计算机相应的参数，在液晶显示器上清晰地显示全部测量结果及图形,并可在打印机上输出，亦可与PC机进行通讯。
● 高精度电感传感器
● 可测量显示13个粗糙度参数
● 采用DSP(数字信号处理器)进行数据处理和控制，速度快，功耗低
● 机电一体化设计，体积小，重量轻，使用方便
● 高品质锂离子充电电池，容量高，无记忆效应，连续工作时间大于20小时
● 连接时代TA系列打印机，可以打印测量参数及轮廓
● 标准RS232接口，可与PC机通讯
● 可选配曲面传感器测量曲面，小孔传感器测量内孔孔壁，沟槽/深槽传感器测量沟槽底部或台阶的粗糙度
● 菜单操作方式
● 具有图形显示功能
● 传感器触针位置指示
● 带存储功能的自动关机
● 多语言工作方式选择
测量参数
Ra、Rz、Ry、Rq、Rt、Rp、Rv、Rmax、R3z、RSk、RS、RSm、Rmr
测量范围
Ra:0.025-12.5μm
显示范围
Ra、Rq：0.005-16μm，Rz、Ry、Rt、Rp、Rv、Rmax、R3z：0.02-160μm
RS、RSm：1mm，Rmr：0-100%（%Rt），Rsk：0-100%
量程范围
±20μm、±40μm、±80μm
最高显示分辨率
0.001μm
滤波方式
RC、PC-RC、GAUSS、D-P
取样长度
0.25mm、0.8mm、2.5mm、自动
评定长度
1L-5L（可选），L为取样长度
测量行程长度
3L-7L（可选）
最大驱动行程长度
17.5mm/0.71inch
最小驱动行程长度
1.3mm/0.052inch
示值误差
≤±10％
示值变动性
≤6％
针尖角度
90°
显示方式
128×64点阵液晶（带背光）
工作环境
温度：0?C- 40?C，相对湿度：＜90%
重量
440g
外型尺寸
140×52×48mm
主机、TS100标准传感器、电源适配器、多刻线样板、传感器护套、支架
需要pcb抄板的朋友你可以通过下面的联系方式联系我们 深圳市世纪芯集成电路有限公司商务中心
地址：深圳市福田区国际科技大厦2603单元
邮编：518033
24小时服务热线：086-0755-83035861
投诉服务热线：086-0755-83035701
E-mail：corepcb@126.com
