PCB Layout的经历分享

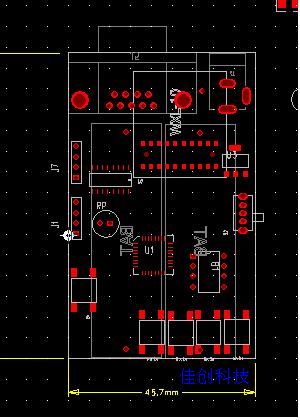

先是布局，板子不大，45mm*75mm的面积，因为背面是电池盒，所以元件基本在TOP层。最开始由于受之前做遥控器的影响，直把板子做得窄而长，把DB9和电源头放在顶（前）端，4个按键放在底部。灯和拔码放在KEY的上方。

自己感觉良好，不过同事看过皆摇头感叹，于是我只好改了。

改成这样的布局。

这下接口都在左边，一般都会把体积比较在的元件放在窄边（上图布局的左、右边）这样可以让板子焊好看进来会平衡些。按键在右下方，人们一般都是用右手的，所以放在这个地方了。拔码在按键左方，灯在按键上方。其他接口都在上方。

布局中可以把一些单元电路集中放在一起，这样可以减少走线，让板子简洁些。比如说LED按键和相应上拉电阻，别放散开了。

再说说布线时遇到的。

1. 先走信号线，再走电源线。板子比较简单的，按这个来一般没问题。将一类信号线并排走在一起。比好LED灯的控制线就应该走成4个并着走的线。

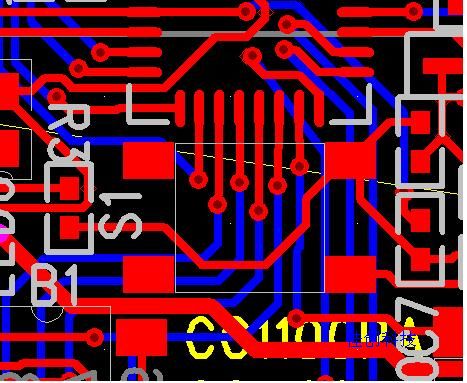

2. 从MCU（脚比较多）走出的线不要在接近引脚焊盘的地方打过孔。这样会不利于后面的直线。但是这次我就犯这个错误。

3. 封装0603引脚间可以走线，但是一般不要走线，如果是DB9上来的9V的信号请一定要绕开或是走背面。这个在这次layout犯了，但是已经改正过来。

4. 将线走成平行的，并且挨着走，这样会留出更多的走线空间。这一点也比较难说清楚，慢慢体会。

作者：emot
